K čemu v tiskárně slouží optická jednotka a kdy je potřeba ji vyměnit?
Laserová tiskárna je pro většinu lidí spojená především s tonerem, který je potřeba čas od času vyměnit. Tonerová kazeta ale není jediným dílem, který má zásadní vliv na kvalitu výsledného tisku. Velmi důležitou roli totiž hraje také optická jednotka, respektive optický válec. Setkat se přitom můžete i s označeními fotoválec, tiskový válec, zobrazovací válec, OPC válec nebo zobrazovací jednotka. A přestože všechny tyto pojmy mohou na první pohled působit poměrně složitě, princip fungování této části tiskárny je ve výsledku relativně jednoduchý.

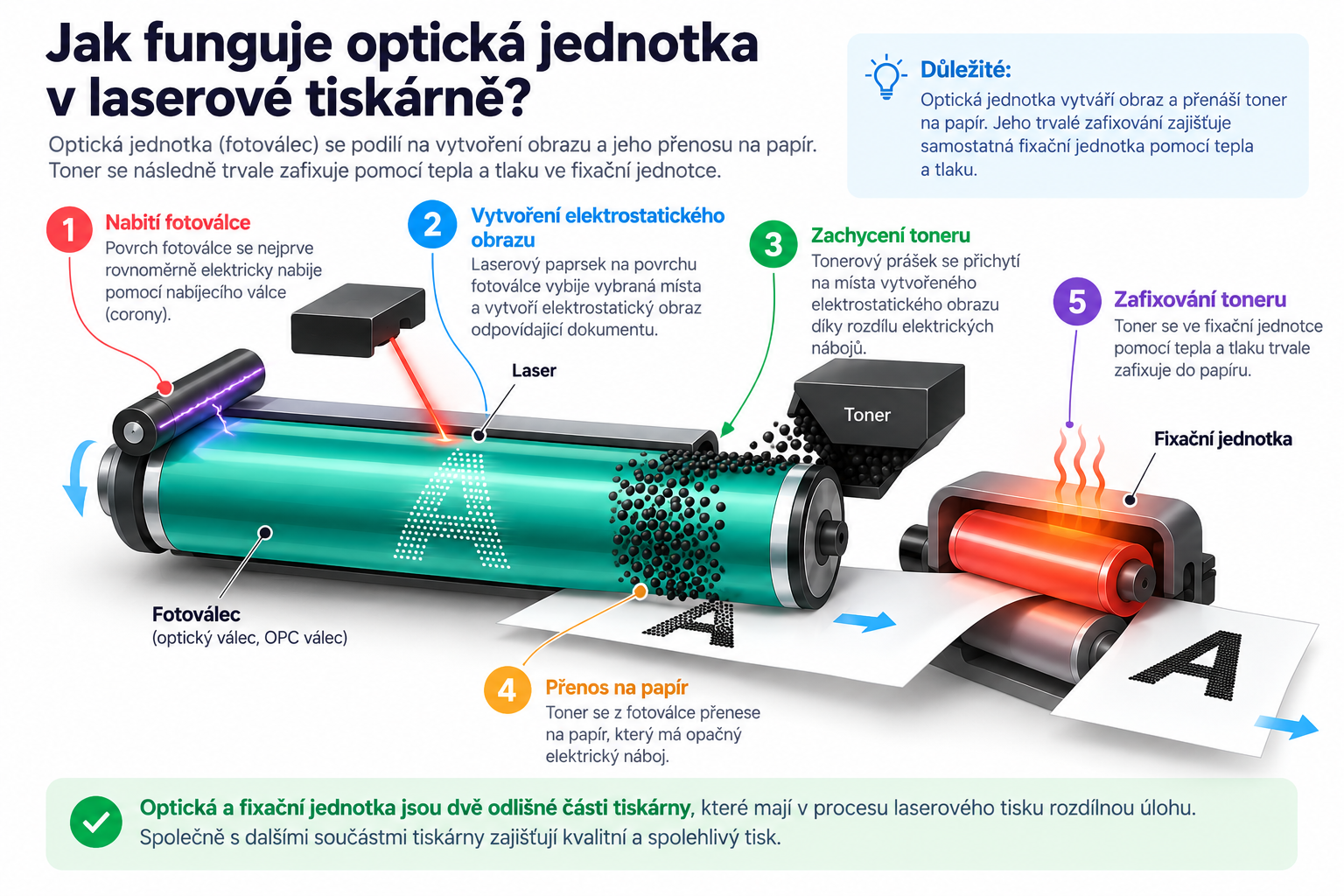

Co je optická jednotka a jak funguje?
Optická jednotka je jednou z klíčových součástí laserové tiskárny, protože se podílí na vytvoření obrazu a jeho přenosu na papír. Její nejdůležitější částí je fotocitlivý válec, jehož povrch reaguje na světlo laseru. Právě laser na jeho povrchu vytvoří elektrostatický obraz odpovídající dokumentu, který chcete vytisknout.
Na příslušná místa válce se následně zachytí tonerový prášek, který se při dalším kroku tiskového procesu přenese na papír. Tím ale celý proces ještě nekončí. Toner je totiž následně potřeba pomocí tepla a tlaku trvale zafixovat do papíru, o což se stará fixační jednotka tiskárny.
Optická a fixační jednotka jsou tedy dvě rozdílné části laserové tiskárny, takže pokud vás někdy překvapilo, proč je právě vytištěný papír teplý, důvodem není optický válec, ale právě závěrečné tepelné zafixování toneru.
Zdroj: TonerPartner/Generováno ChatGPT AI
Toner není optická jednotka. Jaký je mezi nimi rozdíl?
Toner a optická jednotka spolu při tisku úzce spolupracují, rozhodně se ale nejedná o totéž. Tonerová kazeta obsahuje tonerový prášek, ze kterého vzniká samotný text či obraz. Optická jednotka se naopak stará o vytvoření obrazu a přenos toneru v rámci tiskového procesu.
Situaci trochu komplikuje fakt, že konstrukce laserových tiskáren není vždy stejná. U některých modelů je fotoválec součástí tonerové kazety, takže při výměně toneru automaticky měníte také válec, zatímco u jiných tiskáren jsou toner a optická jednotka oddělené a každý z těchto spotřebních dílů má vlastní životnost. Pokud si tedy nejste jistí, jaké řešení používá právě vaše tiskárna, podívejte se do manuálu nebo na internet, kde hledejte podle přesného označení modelu.
Samostatná optická jednotka obvykle vydrží podstatně déle než jedna tonerová kazeta, a není ji proto nutné měnit při každé výměně toneru. Konkrétní životnost se však může mezi jednotlivými tiskárnami výrazně lišit.
Jak dlouho optický válec vydrží?
Životnost optického válce výrobci zpravidla udávají počtem vytištěných stran. V závislosti na konkrétní tiskárně může jít o desítky tisíc výtisků, přesnou hodnotu je však vždy potřeba hledat u daného modelu optické jednotky.
Udávanou výtěžnost je navíc vhodné brát jako orientační hodnotu. Skutečnou životnost totiž mohou ovlivňovat tiskové návyky, způsob používání tiskárny nebo podmínky, ve kterých zařízení pracuje. Není proto možné univerzálně říci, že je potřeba optický válec vyměnit například po každé třetí tonerové kazetě. Rozhodující je konkrétní tiskárna a optická jednotka.
Tip: Při nákupu nové optické jednotky se nerozhodujte jen podle její ceny. Zkontrolujte také deklarovanou výtěžnost a především kompatibilitu s přesným modelem vaší tiskárny. Díky tomu totiž můžete ve výsledku ušetřit za tisk. Jak dále šetřit se pak dozvíte v našem dalším článku.

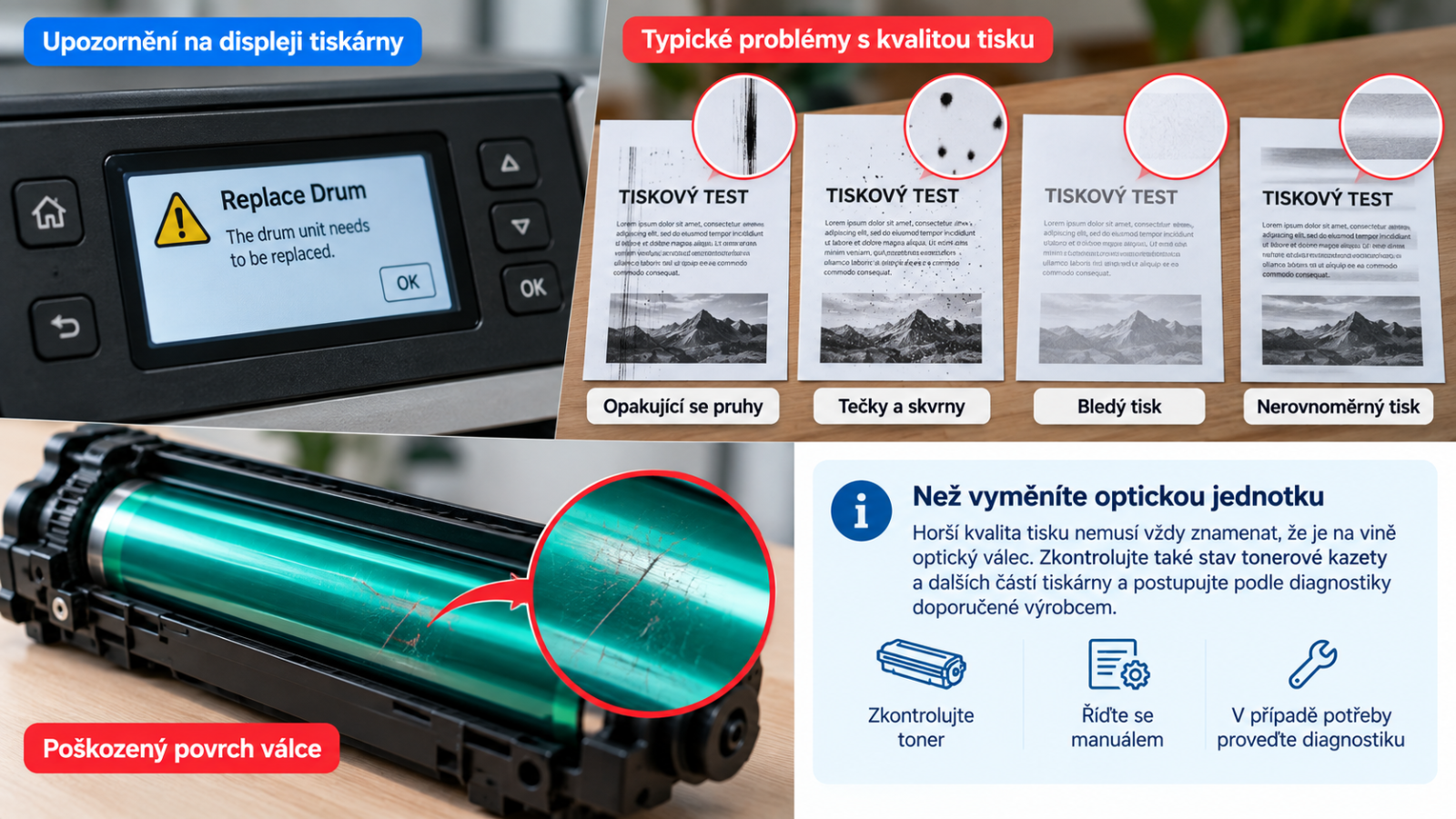

Jak poznat, že je potřeba optickou jednotku vyměnit?
Nejjednodušší situace nastává ve chvíli, kdy vás na nutnost výměny upozorní samotná tiskárna. V závislosti na výrobci a modelu se v takovém případě může objevit například upozornění na výměnu fotoválce, zobrazovací jednotky či hlášení „Replace Drum“ nebo „Replace Imaging Unit“.
Na opotřebenou nebo poškozenou optickou jednotku může upozornit také zhoršující se kvalita tisku. Typickým příznakem mohou být pravidelně se opakující skvrny, tečky či pruhy, bledá místa nebo nerovnoměrný tisk. Zejména pravidelně se opakující vada na stejném místě může souviset s poškozením povrchu válce, protože se při každé jeho otáčce projeví znovu.
Horší kvalita tisku ale automaticky neznamená, že je potřeba koupit nový optický válec. Podobné problémy může způsobovat tonerová kazeta nebo jiná část tiskárny. Před výměnou je proto dobré zkontrolovat stav spotřebního materiálu a případně postupovat podle diagnostiky doporučené výrobcem.
Zdroj: TonerPartner/Generováno ChatGPT AI
Jak vyčistit válec laserové tiskárny?
Pokud se na výtiscích začnou objevovat nečistoty, nemusí být optický válec nutně na konci své životnosti. V některých případech může pomoci jeho vyčištění, vždy je však potřeba postupovat podle pokynů výrobce konkrétní tiskárny.
Povrch fotoválce je velmi citlivý, takže se jej v žádném případě nedotýkejte prsty, nepoužívejte agresivní čisticí prostředky a chraňte jej před zbytečně dlouhým působením intenzivního světla. Některé tiskárny mají navíc vlastní mechanismus pro čištění příslušných částí tiskové soustavy. Pokud je válec fyzicky poškrábaný nebo je jeho fotocitlivá vrstva opotřebená, samotné čištění problém nevyřeší a jednotku bude potřeba vyměnit.
Jak vybrat správnou optickou jednotku?
Při výběru nové zobrazovací jednotky je nejdůležitější její kompatibilita s tiskárnou. Nestačí tedy vědět pouze to, že vlastníte například tiskárnu Brother, Canon, HP či jinou značku. Potřebujete znát přesný model zařízení a podle něj vyhledat odpovídající optickou jednotku.
Vedle originálních zobrazovacích jednotek jsou k dispozici také kompatibilní alternativy. Stejně jako u tonerů mohou představovat cenově zajímavější řešení, vždy je však potřeba zkontrolovat kompatibilitu, deklarovanou výtěžnost a další parametry konkrétního produktu.
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-2401 (DR2401), black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-1000/DR-1030/1050/1070/1075/1090 (DR1030), black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM, black (černá) - kompatibilní optická jednotka pro HP 32A (CF232A)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-B023 (DRB023), black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM, black (černá) - kompatibilní optická jednotka pro HP 19A (CF219A)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-2300 (DR2300), black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-3600 (DR3600), black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-2510 (DR2510), black (černá)
Skladem > 10 ks
SAMSUNG MLT-R116 (SV134A) - Optická jednotka TonerPartner PREMIUM, black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-2590 (DR2590), black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-2200 (DR2200), black (černá)
Skladem > 10 ks
XEROX 3052 (101R00474) - Optická jednotka TonerPartner PREMIUM, black (černá)
Skladem > 10 ks
Optická jednotka TonerPartner PREMIUM pro BROTHER DR-3400 (DR3400), black (černá)
Skladem > 10 ks
OKI B411 (44574302) - Optická jednotka TonerPartner PREMIUM, black (černá)
Skladem > 10 ks
XEROX 101R00664 - Optická jednotka TonerPartner PREMIUM, black (černá)
Skladem > 10 ks

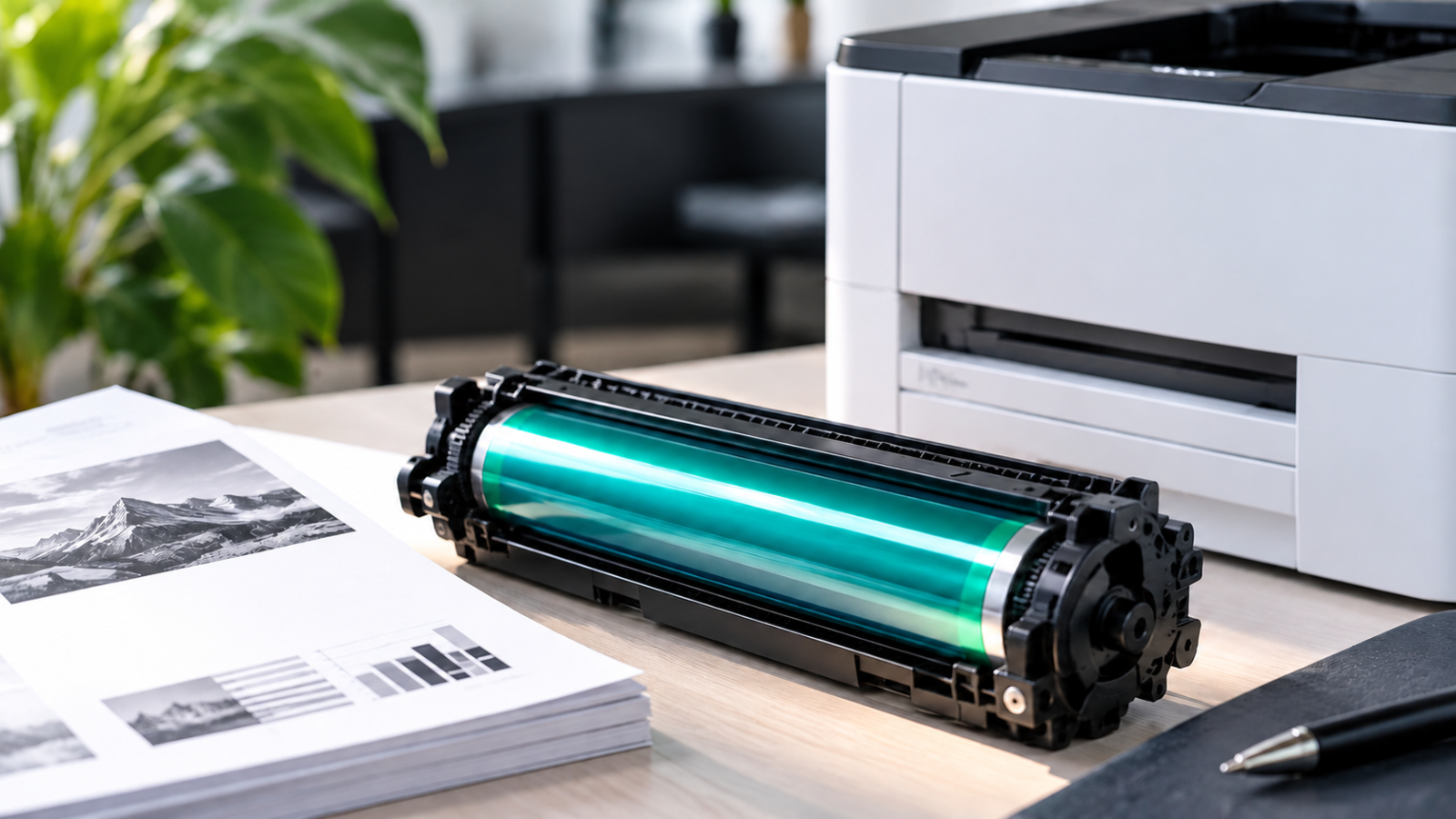

Jedna univerzální optická jednotka může být určena pro všechny barvy
Pozornost věnujte také počtu kusů v balení a popisu kompatibility. U barevných laserových tiskáren se totiž můžete setkat s univerzálními kompatibilními optickými jednotkami určenými pro všechny barvy – BK (černou), C (azurovou), M (purpurovou) a Y (žlutou).
Označení BK+C+M+Y však neznamená, že balení automaticky obsahuje čtyři optické jednotky. Pokud je u produktu uveden jeden kus, dostanete jednu univerzální optickou jednotku, kterou lze použít pro kteroukoliv z uvedených barev. Nejde tedy o sadu čtyř kusů. Produktová fotografie navíc může být pouze ilustrační, a proto se při nákupu vždy řiďte především popisem produktu a uvedeným počtem kusů v balení.
Jestliže tedy například potřebujete vyměnit optickou jednotku pouze u azurové barvy a daný univerzální model podporuje BK+C+M+Y, použijete jeden zakoupený kus právě pro tuto pozici. Pokud byste chtěli v tiskárně nahradit více samostatných jednotek současně, potřebujete odpovídající počet kusů.
Jak vyměnit optickou jednotku?
Přesný postup výměny se liší podle konstrukce konkrétní tiskárny, takže nejbezpečnější je vždy postupovat podle manuálu výrobce. Zpravidla je potřeba tiskárnu vypnout, otevřít příslušný kryt, vyjmout tonerovou kazetu nebo sestavu toneru s válcem a následně starou optickou jednotku nahradit novou.
Při manipulaci s novým fotoválcem dávejte pozor především na jeho citlivý povrch a zbytečně se jej nedotýkejte. U některých tiskáren může být po instalaci nové jednotky potřeba také resetovat počítadlo její životnosti. Ani tento krok ale není univerzální a vždy záleží na konkrétním modelu tiskárny.
Vyberte si optickou jednotku pro svou tiskárnu
Optická jednotka má na kvalitu tisku zásadní vliv
Tonerová kazeta bývá při problémech s laserovou tiskárnou zpravidla prvním podezřelým, není ale jedinou věcí, která se postupně opotřebovává. Optická jednotka má totiž na výslednou kvalitu tisku zásadní vliv a u tiskáren se samostatným fotoválcem je potřeba počítat s jeho občasnou výměnou.
Při nákupu nové jednotky proto vždy vycházejte z přesného modelu tiskárny, zkontrolujte její kompatibilitu, deklarovanou výtěžnost a počet kusů v balení. Zejména u univerzálních jednotek pro barevné tiskárny mějte na paměti, že označení BK+C+M+Y může znamenat kompatibilitu jednoho válce se všemi čtyřmi barevnými pozicemi, nikoliv čtyři válce v jednom balení. Díky tomu budete přesně vědět, co objednáváte, a vyhnete se nepříjemnému překvapení při rozbalování zásilky.
