ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

Popis a parametry

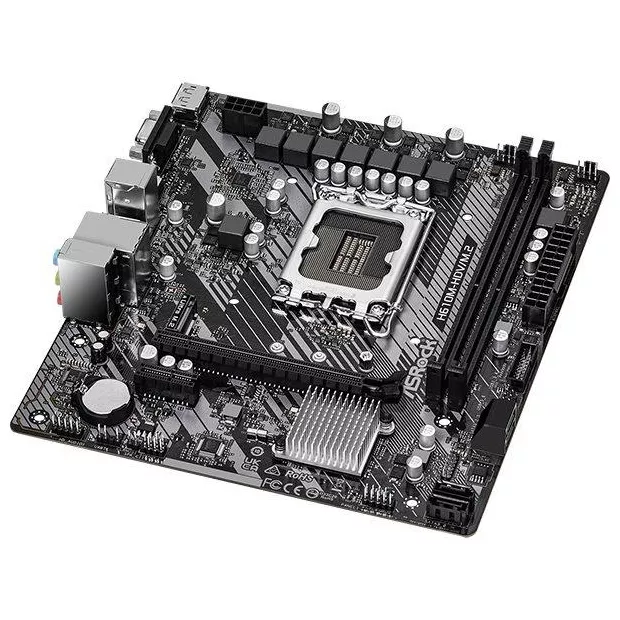

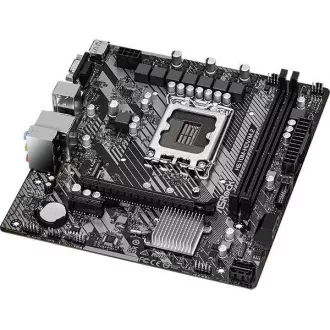

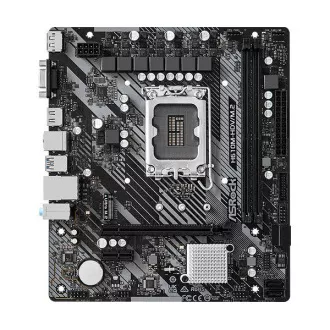

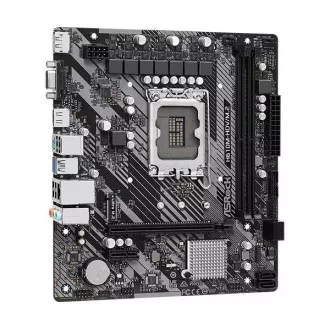

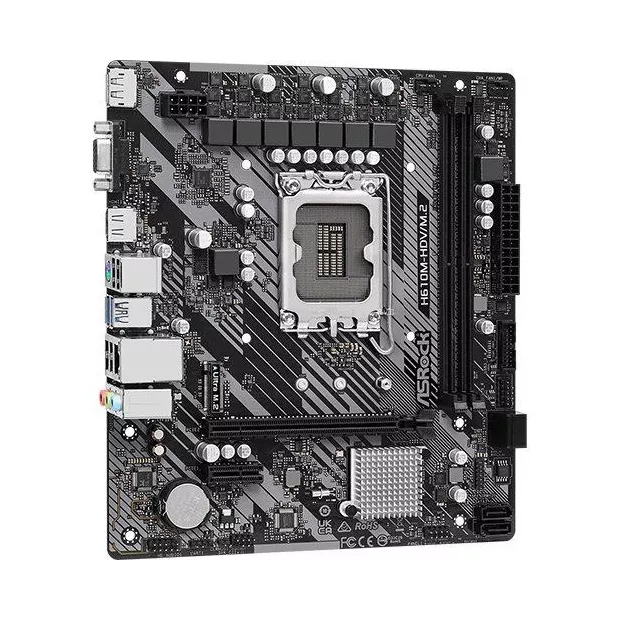

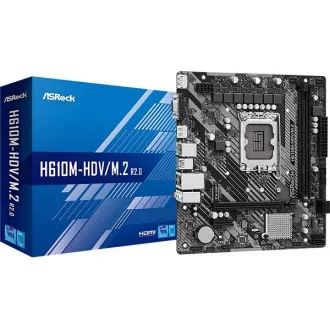

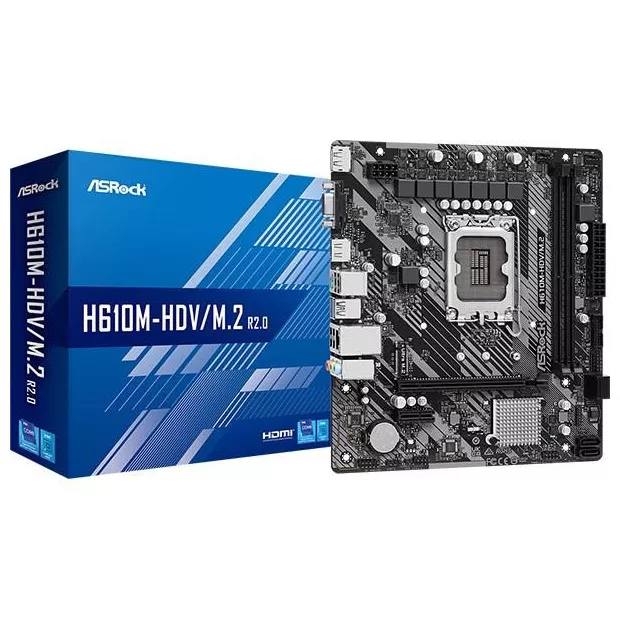

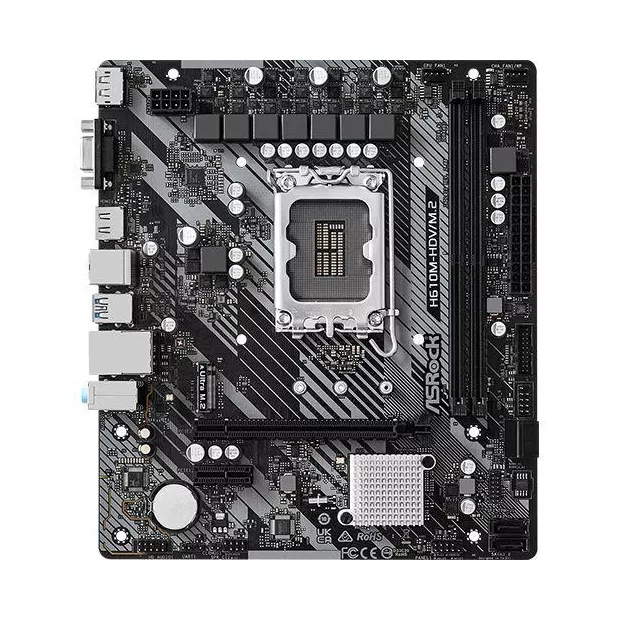

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0

Klíčové vlastnosti:

• Podpora procesorů Intel Core 14., 13. a 12. generace (LGA1700)
• 6+1+1 fázový napájecí design
• Podpora pamětí DDR4 3200MHz
• PCIe 4.0 x16, PCIe 3.0 x1
• Výstupy grafiky: HDMI, DisplayPort, D-Sub
• Realtek ALC897 7.1 CH HD Audio Codec

Procesor a čipset

Podporuje procesory Intel Core 14., 13. a 12. generace (LGA1700). Nabízí 6+1+1 fázový napájecí design a podporuje Intel Hybrid Technology a Intel Turbo Boost Max 3.0 Technology. Čipset je Intel H610.

Paměť

Podpora pro Dual Channel DDR4 Memory Technology. Má 2 sloty pro paměti DDR4. Podporuje paměti DDR4 non-ECC, un-buffered až do 3200. Podporuje ECC UDIMM paměťové moduly (fungují v non-ECC módu). Maximální kapacita systémové paměti je 64GB. Podporuje Intel Extreme Memory Profile (XMP) 2.0.

Grafika

Používá Intel Xe Graphics Architecture (Gen 12). Nabízí tři možnosti grafických výstupů: D-Sub, HDMI a DisplayPort 1.4. Podporuje HDMI 2.1 TMDS s maximálním rozlišením až 4K x 2K (4096x2160) při 60Hz. Podporuje DisplayPort 1.4 s DSC (komprimovaný) s maximálním rozlišením až 8K (7680x4320) při 60Hz / 5K (5120x3200) při 120Hz. Podporuje D-Sub s maximálním rozlišením až 1920x1200 při 60Hz. Podporuje HDCP 2.3 s HDMI 2.1 TMDS kompatibilní a DisplayPort 1.4 porty.

Rozšiřující sloty

Pro procesor je k dispozici 1 slot PCIe 4.0 x16 (PCIE2), který podporuje režim x16. Čipset nabízí 1 slot PCIe 3.0 x1 (PCIE1).

Úložiště

Čipset nabízí 1 Ultra M.2 Socket (M2_2, Key M), který podporuje typ 2242/2260/2280 PCIe Gen3x4 (32 Gb/s) režim. K dispozici jsou 4 konektory SATA3 6.0 Gb/s.

Ethernet

PCIE x1 Gigabit LAN 10/100/1000 Mb/s. Používá Realtek RTL8111H. Podporuje Wake-On-LAN, Lightning/ESD ochranu, Energy Efficient Ethernet 802.3az a PXE.

Audio

7.1 CH HD Audio (Realtek ALC897 Audio Codec). Podporuje Surge Protection.

I/O Porty na zadním panelu

1 x PS/2 port pro myš/klávesnici, 1 x D-Sub port, 1 x HDMI port, 1 x DisplayPort 1.4, 2 x USB 3.2 Gen1 porty (s podporou ESD ochrany), 4 x USB 2.0 porty (s podporou ESD ochrany), 1 x RJ-45 LAN port s LED (ACT/LINK LED a SPEED LED), HD Audio Jacks: Line in / Front Speaker / Microphone.

Interní I/O konektory

1 x SPI TPM Header, 1 x Chassis Intrusion and Speaker Header, 1 x CPU Fan Connector (4-pin), 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control), 1 x 24 pin ATX Power Connector, 1 x 8 pin 12V Power Connector, 1 x Front Panel Audio Connector, 1 x USB 2.0 Header (podporuje 2 USB 2.0 porty) (s podporou ESD ochrany), 1 x USB 3.2 Gen1 Header (podporuje 2 USB 3.2 Gen1 porty) (s podporou ESD ochrany).

Speciální funkce

ASRock Super Alloy, Premium Power Choke, Sapphire Black PCB, High Density Glass Fabric PCB, ASRock Ultra M.2 (PCIe Gen3x4), ASRock Full Spike Protection (pro všechny USB, Audio, LAN porty), ASRock Live Update & APP Shop.

Software

ASRock Motherboard Utility (A-Tuning), ASRock XFast LAN, ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Instant Flash.

BIOS

128Mb AMI UEFI Legal BIOS s podporou vícejazyčného GUI, ACPI 6.0 Compliant wake up events, SMBIOS 2.7 Support, CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC Voltage Multi-adjustment.

Hardware Monitor

Fan Tachometer: CPU, Chassis/Water Pump Fans, Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans, Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans, CASE OPEN detection, Voltage monitoring: CPU Vcore, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, VCCSA, +1.05V PROC, +12V, +5V, +3.3V.

Příslušenství

Quick Installation Guide, Support CD, I/O Shield, 2 x SATA Data Cables, 1 x Screw for M.2 Socket.

Operační systém

Podpora pro Windows 11, Windows 10 64-bit.

Certifikace

FCC, CE, ErP/EuP ready (ErP/EuP ready power supply is required).

Formát

Micro ATX Form Factor: 8.66-in x 7.6-in, 22.0 cm x 19.3 cm, Solid Capacitor design.
